4月25日，2024第十一屆中國國際光熱大會暨CSPPLAZA年會在內蒙古呼和浩特盛大召開，內蒙古百川光熱科技有限公司董事長張鋒出席會議并作主題報告《反射鏡等鏡場核心裝備助力光熱行業規模化和可持續發展》。

圖：張鋒

反射鏡作為鏡場核心裝備對成本及運行的影響

作為光熱發電的核心設備之一，反射鏡品質直接影響著電站投資及收益。

在光熱電站的投資中，聚光系統成本占比約50%，其中反射鏡約占比10%，降低鏡場投資可以從提高反射鏡性能及降低反射鏡成本兩方面考慮。

張鋒指出，提高鏡面反射率及降低運行周期內反射率衰減，將直接決定電站的最終收益，而在相同發電量的情況下，提升反射鏡品質也可減少鏡場面積，從而降低初投資。

同時，反射鏡的品質也決定著光熱電站全生命周期的集熱效率。

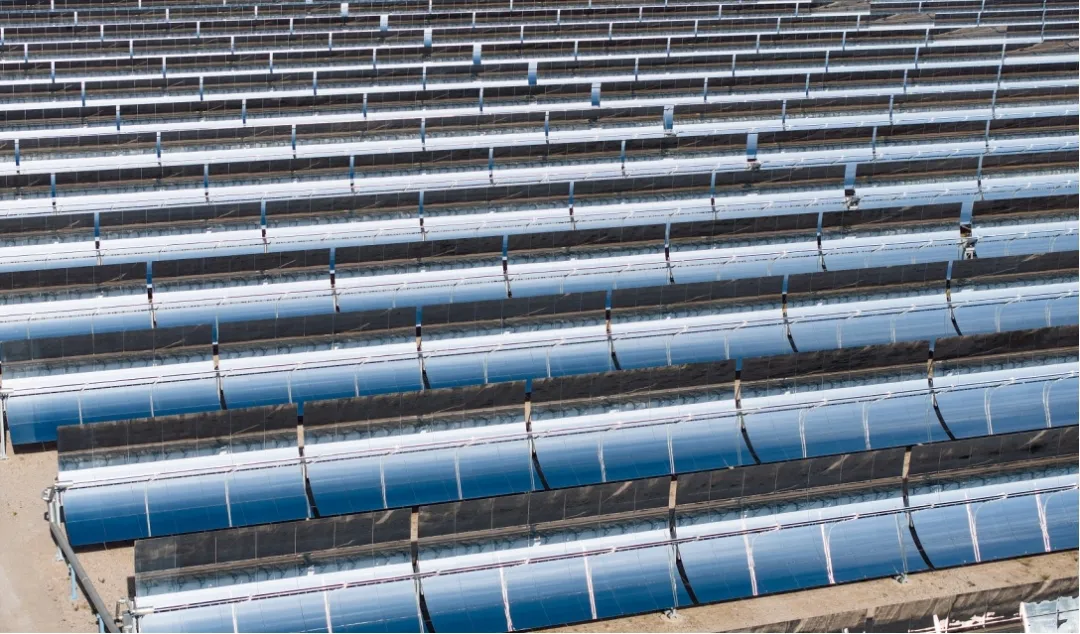

光熱電站的選址通常位于高輻射、晝夜溫差大、風砂、雨雪等自然環境較惡劣的西北部地區，要在此環境下穩定運行超過25年而不產生或產生極少衰減，這對于反射鏡的耐候性、耐冷熱交變性能提出了極高要求。

反射鏡的成本構成

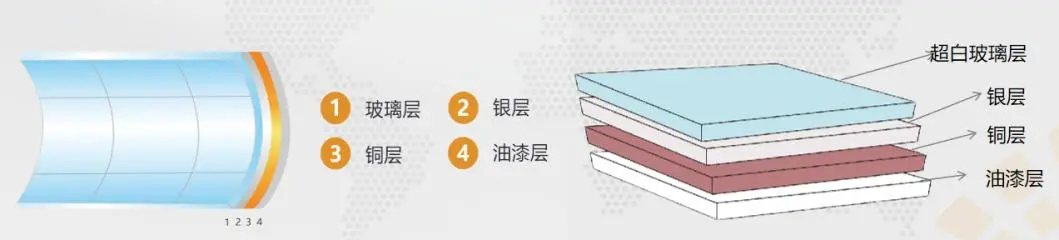

目前主流反射鏡為六層結構，分別為超白玻璃、鍍銀層、鍍銅層、油漆層（三層漆各自的厚度一般要求大于30微米）。

圖：反射鏡的成本構成

玻璃層采用低鐵、高透過率、低自爆率的光熱超白玻璃。

圖：超白玻璃

銀層為反射層，是反射鏡得以高效反射陽光的根本。

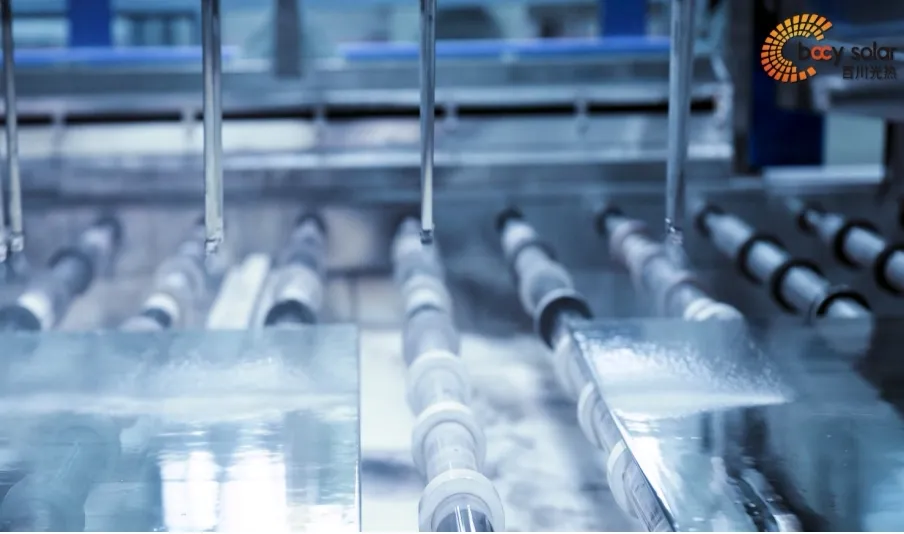

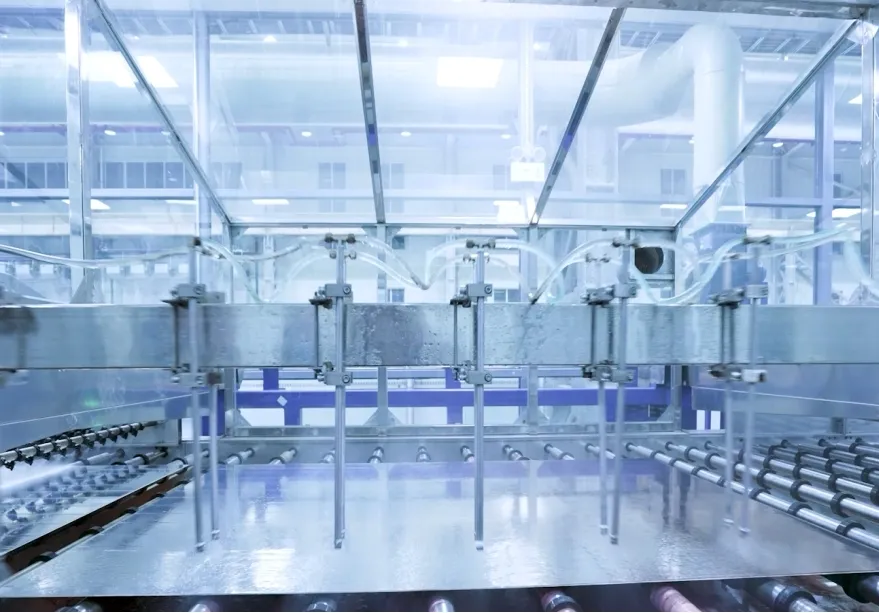

圖：鍍銀

銅層為保護層，作用是將反射層銀層與空氣隔離，防止銀層氧化，并抵擋一部分紫外線，同時提高了油漆的附著力。

圖：鍍銅

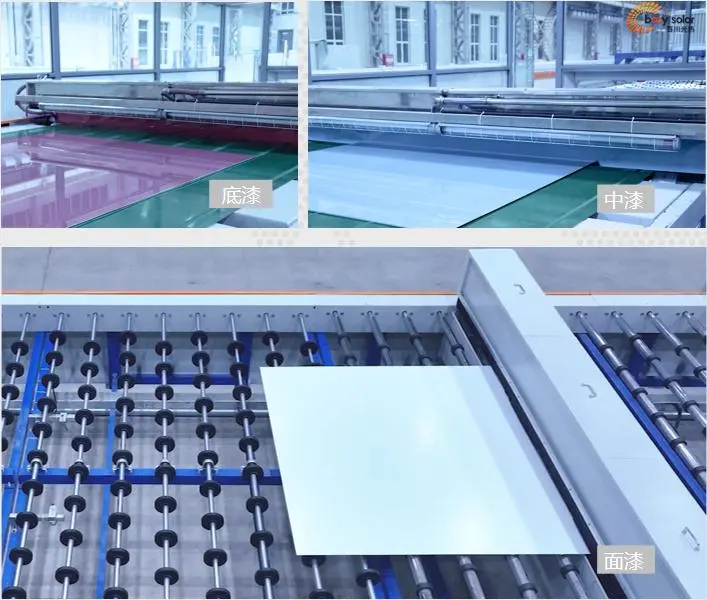

底漆為丙烯酸樹脂，主要作用是耐腐蝕性（耐化學保護）；中漆為醇酸樹脂，主要作用是耐機械外力（耐物理性）；面漆是聚氨酯，主要作用為耐候、耐紫外線照射、耐外力刮擦等。

反射鏡產品的工藝流程

▍曲面鏡制鏡工藝

曲面鏡制鏡工藝由磨邊、清洗、加熱、貼片到包裝等全過程組成。

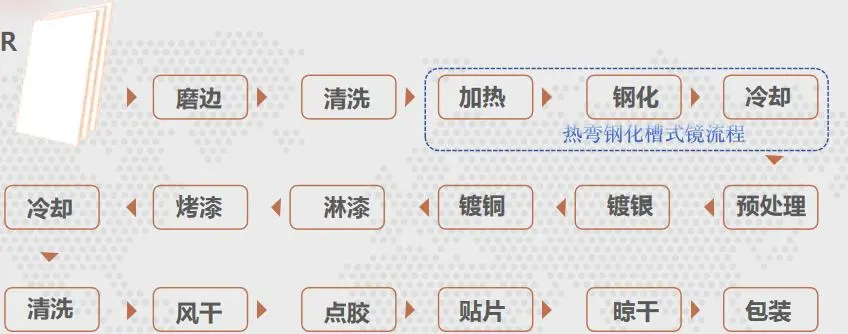

圖：曲面鏡制鏡工藝

張鋒表示，嚴格的過程把關，精益求精的工藝要求，精準的用量控制，是產品質量的保證。

鋼化反射鏡的技術性能優勢包括：（1）增強機械強度，降低鏡子破損率；（2）增強操作工人在安裝、維護時的安全性；（3）可承受更大的風荷；（4）有效減少微裂紋帶來的鏡子破損。

▍平面鏡制鏡工藝

張鋒介紹，平面鏡的主要生產流程包括預處理、鍍銀、鍍銅、鍍漆、出廠，具體如下：

預處理：上片-磨邊-玻璃預清洗-拋光清洗-沖洗-前清洗-敏化-沖洗；

鍍銀：鍍銀-沖洗；

鍍銅：鍍銅-沖洗-強風吹干-玻璃烘烤-玻璃風冷；

出廠：鏡面酸洗-鏡面清洗-強風吹干-噴碼-噴隔離粉-下片/質檢-包裝-出場/入庫。

影響反射鏡的關鍵因素主要包括磨邊，彎曲鋼化，制鏡、背漆涂層，粘接等，具體如下：

磨邊：產品尺寸精度；

彎曲鋼化：面型精度是電站高效率的關鍵；

制鏡、背漆涂層：高反射率，強耐候性；

粘接：對膠層厚度的精準控制和粘貼物位置的精準控制。

反射鏡產品的工藝和質量控制

張鋒指出，反射鏡產品的工藝控制包括原輔物料、生產過程、實驗室檢測及成品檢驗控制。

原輔物料方面，首先是供應商的選擇，張鋒表示，百川光熱反射鏡原片、背漆、化學原料、粘接劑等原輔物料均采用國內外知名大廠品牌；其次，對供應商進行嚴格篩選、把關，按照《供應商準入管理程序》評審、準入，定期測評、打分，列入《合格供應商名錄》進行分級、分類管理；原輔料質檢按照《檢驗管理程序》及“各物料檢驗操作規程”進行檢驗，經過檢驗的物料依據“各物料檢驗控制標準”，判定其符合性。

生產過程方面，一是質控參與鏡線、生產工藝評審以及首件檢驗確認、小批量試產、正式量產、出廠檢驗各個階段；二是按照質量管理程序、方法和工具，對各個工序和環節進行管控；三是鏡線、粘接線執行“自檢”制度，“自檢”不良品不流入下道工序，下一道工序不接收上一道工序的不良品；四是對生產過程進行跟蹤、巡檢，發現“不符合”及時要求采取“糾正措施”，并監督其實施過程與效果，確保“不符合”及時“關閉”；最后對生產過程中的“關鍵質控點和特殊過程”進行重點管控和有效管理。

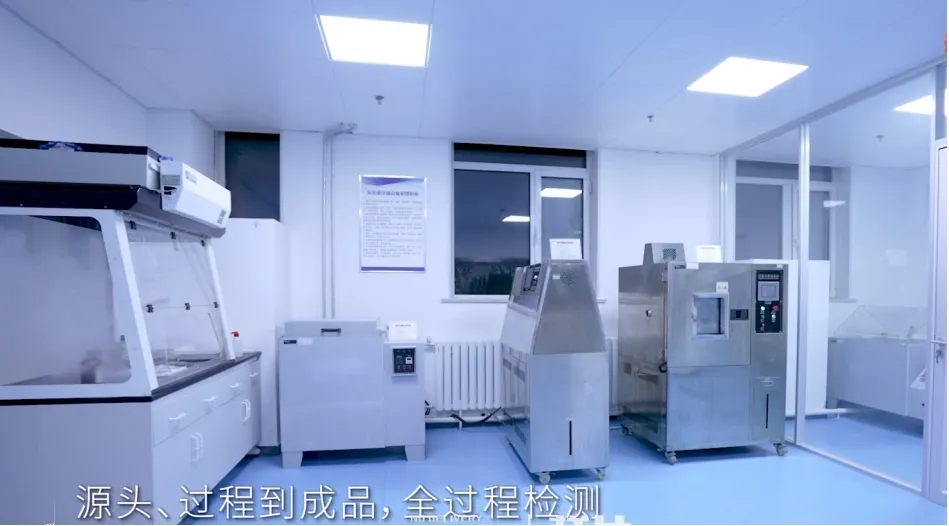

實驗室檢測方面，百川光熱自建聚光反射鏡檢測實驗室，引進CSPservices等國際先進的實驗檢測設備，如高低溫循環試驗箱、恒溫恒濕箱、醋酸銅加速鹽霧箱、重型鹽霧試驗箱等，可對反射鏡面型精度、反射率、耐候性等進行持續測試并不斷提升產品性能，為產品質量保駕護航。

百川光熱的實驗室配備了視覺檢測、耐候性能測試、力學測量、幾何測量等系統類設備和工具；檢測儀器設備均經過權威“第三方機構”校準，專人管理，定期“維護保養”。

成品檢驗控制方面，下線產品按照“產品檢驗操作規程”和“產品質量控制標準”的規定進行檢驗和判定；產品包裝履行《產品包裝規范》、《產品追溯性管理程序》；檢驗不合格的產品不允許進行到下一工序或者出廠；經檢驗合格待發貨的產品，包裝后出具《檢驗報告》和《合格證》，并做好相應記錄。

此外，產品出廠嚴格執行授權放行流程。

反射鏡產品成本下降空間

張鋒指出，超白玻璃是反射鏡成本占比最大的部分，約占40％~50％，超白玻璃原片可以通過批量連續生產降低成本，穩定質量。

硝酸銀原料約占反射鏡成本20％~25％，且價格波動較大，最近呈上漲趨勢。目前反射鏡背漆多采用進口，約占制鏡成本的20％~25％，通過改良配方、國產化替代等手段將會有較大下降空間。

運輸方面，運費在反射鏡成本中也占有相當大的比重——運距越短，成本優勢越大。

關于百川光熱

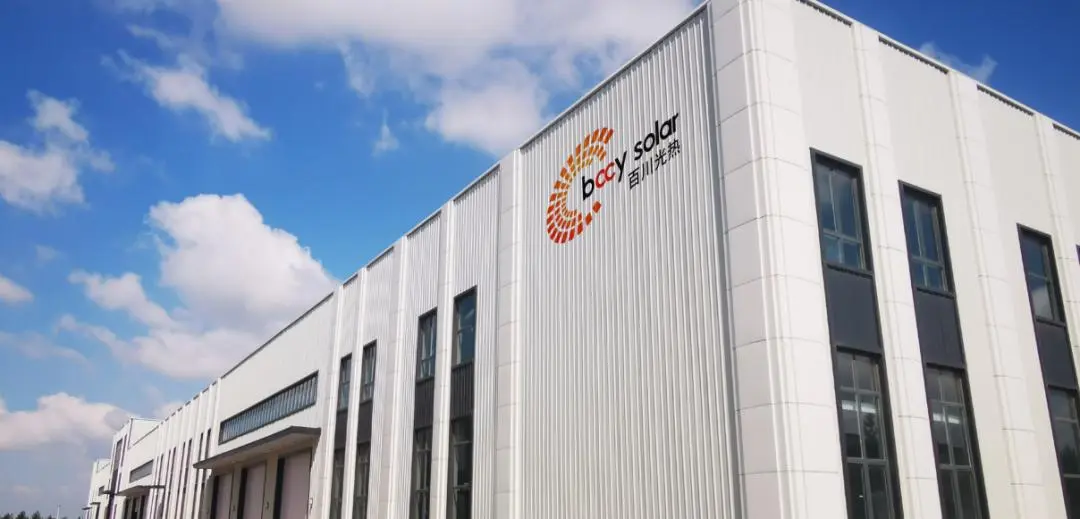

內蒙古百川光熱科技有限公司在2022年成立于內蒙古鄂爾多斯市蒙蘇經濟開發產業園，公司現已具備1000萬㎡/年優質光熱聚光反射鏡產能，包括平面鏡650萬㎡及曲面鏡350萬㎡。

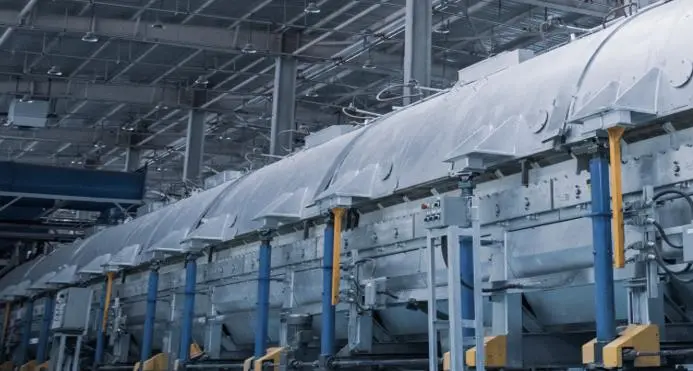

百川光熱的曲面鏡車間占地面積10000㎡，年產能350萬㎡。核心設備覆蓋美國Glasstech熱彎鋼化爐、德國Kloepper銀鏡生產線、瑞士Bystronic磨邊機及ABB機器人。

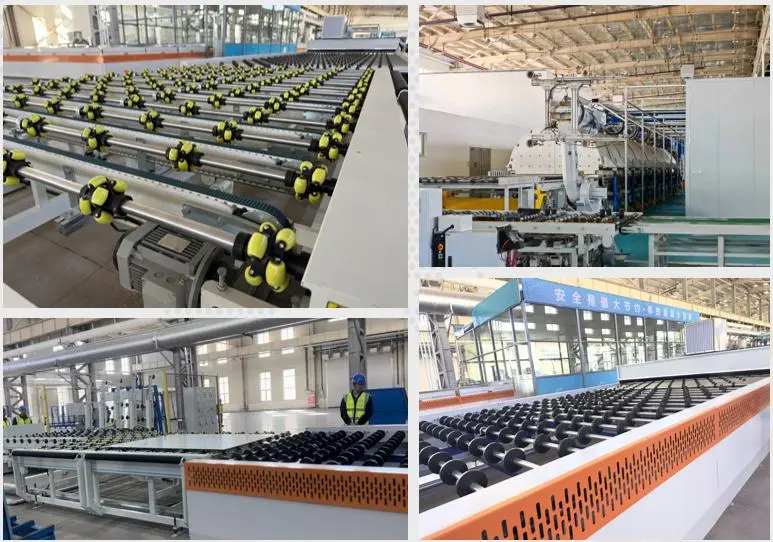

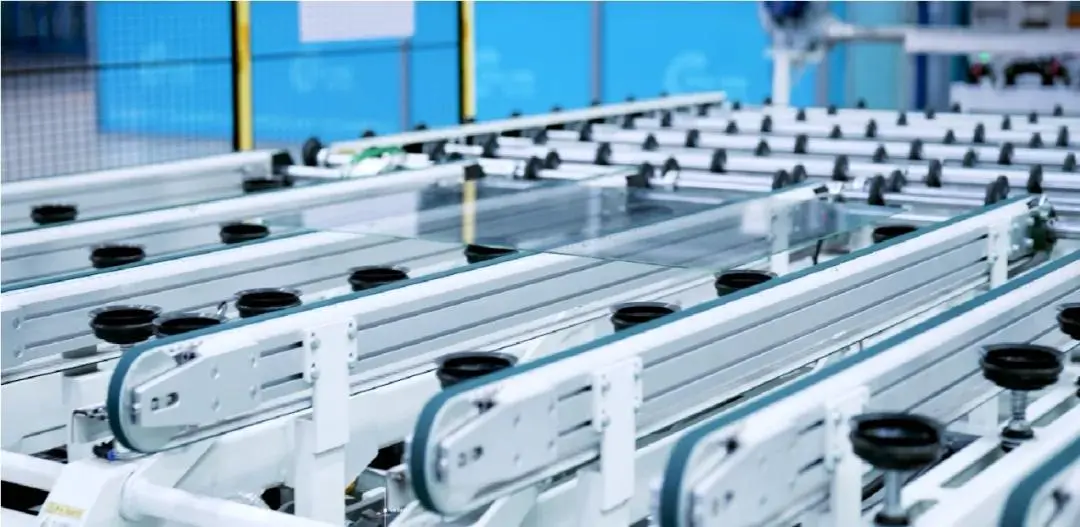

圖：百川光熱曲面鏡生產線

百川光熱平鏡線可根據客戶要求定制1.8mm-6mm厚度內的反射鏡產品，最大產品規格可達3660mm*2600mm，同時配備高精度、全自動、一體化粘貼線。產品通過德國DLR、西班牙PSA等多項國內外權威機構認證檢測，產品性能與技術參數均領先行業標準。

公司的核心團隊平均擁有15年以上的反射鏡生產及管理經驗，并參與設計、安裝、調試了國內首條槽式鏡線和產能最高的塔式鏡線。

圖：百川光熱平面鏡生產線

百川光熱立足于光熱聚光反射鏡裝備制造的同時，協同公司集團資源與北京工業大學科研力量，深入推進零碳能源動力島、零碳工業蒸汽利用、太陽能分布式供暖、熔鹽儲能以及“光熱+”綜合能源項目的開發與建設，致力于實現全產業鏈的縱深布局，為推動我國新型電力系統、新型儲能系統的建設貢獻力量。
